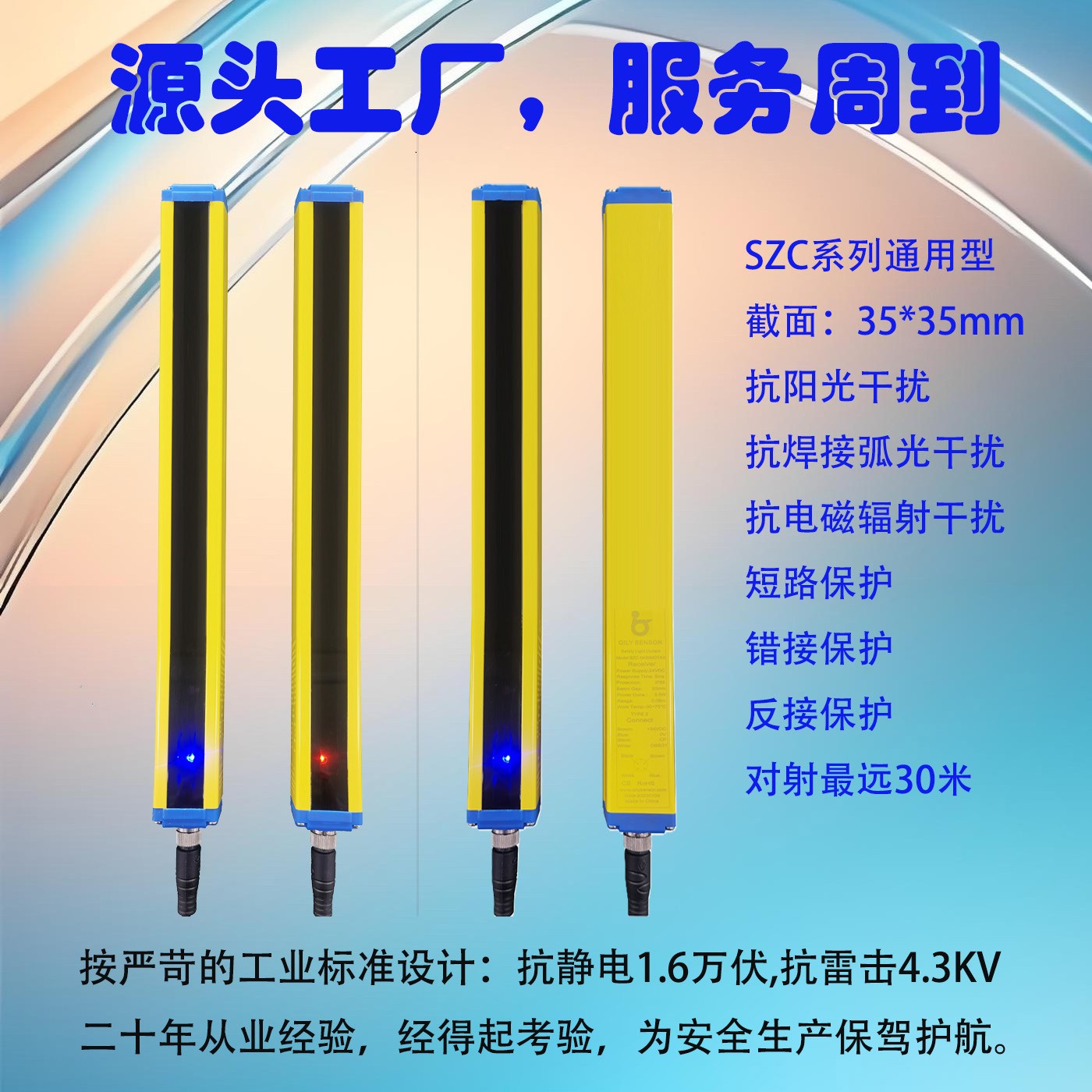

SZC系列 通用型安全光幕
浏览:201
SZC系列安全光幕是一款通用型坚固的安全光幕,截面积35*35mm,最宽保护距离23米,高度最高3米。抗干扰能力强,在变频器23KW功率旁能正常使用。通过变频技术,实现密集安装也不会互相干扰。,输出信号有NPN、PNP、继电器。
具有浮动或固定消瘾功能。
  • 产品介绍
  • 产品概述




    SZC系列安全光幕是一款小巧坚固的安全光幕,截面积35*35mm,最宽保护距离23米,高度最高3米。抗干扰能力强,在变频器23KW功率旁能正常使用。通过变频技术,实现密集安装也不会互相干扰。

    具有浮动或固定消瘾功能




    消隐功能说明:可以在出厂前设置一定数量的灯珠无效,这些灯珠可以是任意地方或固定地方。适合用在保护面有东西遮挡的场合。此功能需订货时说明,出厂默认无此功能。

    典型应用领域包括




    • ■ 机床行业

    • ■ 压力机行业

    • ■ 汽车行业

    • ■ 治具设备

    • ■ 搬运及仓储系统

    • ■ 焊接设备

    • ■ 消费品和包装行业

    • ■ 区域防护

    • ■ 测试设备

    • ■ 食品制造业

    • ■ 电子设备行业

    • ■ 热压成型机行业

    • ■ 医药设备行业

    • ■ 机器人制造行业

    技术参数




    光幕系列SZC
    截面尺寸35*35mm
    保护高度0.1-23m
    外壳防护等级IP65
    反射距离0.1-3m
    供电电压DC12V-36V±10%
    响应时间≤10ms
    信号输出NPN/PNP/继电器
    同步类型光同步/线同步
    检测精度10mm/15mm/20mm/30mm/40mm/60mm
    光幕形式对射型
    抗干扰能力太阳光10000Lux
    外形材质铝合金
    电路保护反接保护/输出短路保护
    消耗功率2-8W (根据保护高度不同)
    工作温度-30℃--70℃ (不结凝不结露)
    环境温度20C,RH≤85% (不结凝不结露)
    介电强度DC30V.5A
    绝缘电阻>100 MΩ
    产品认证CE ROHS

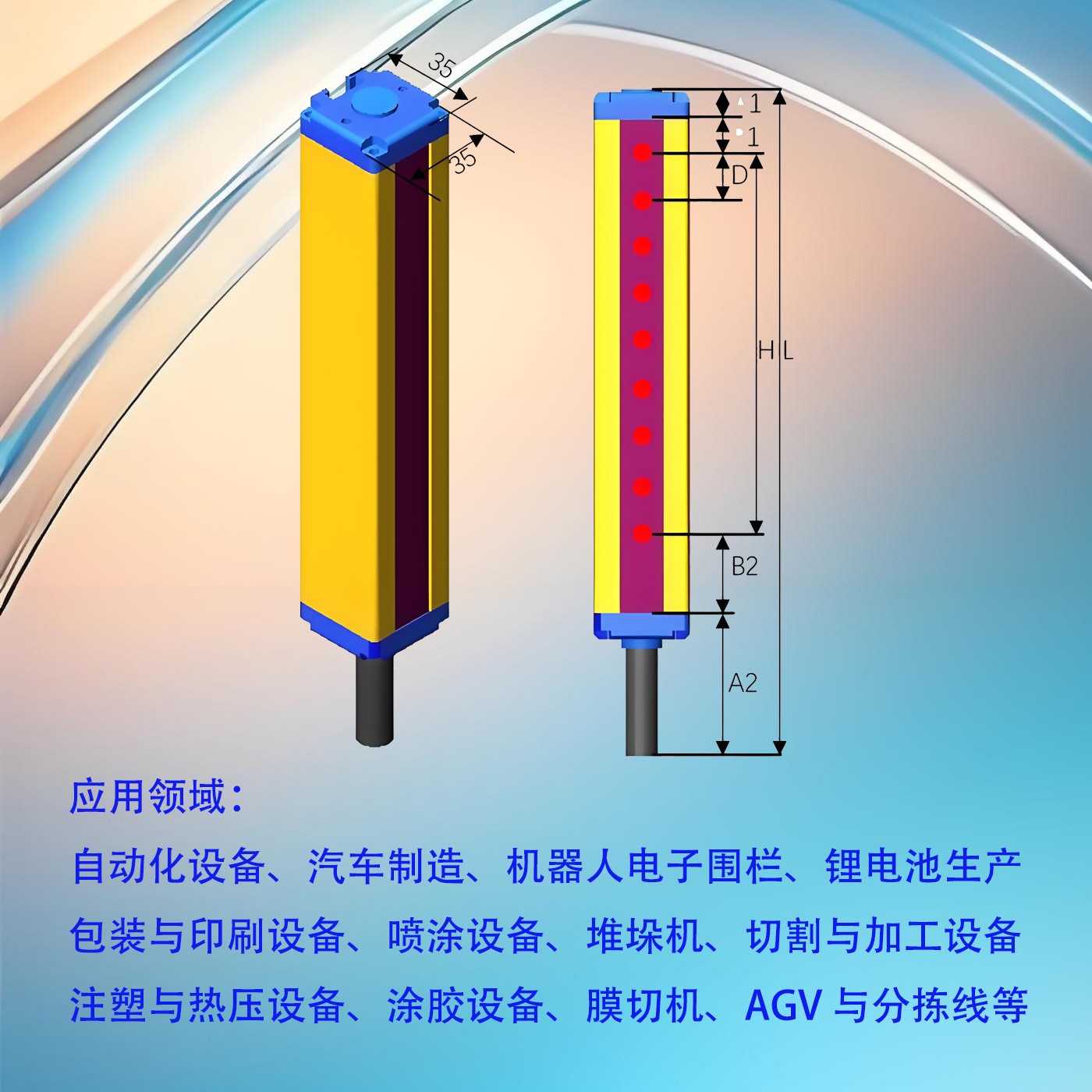

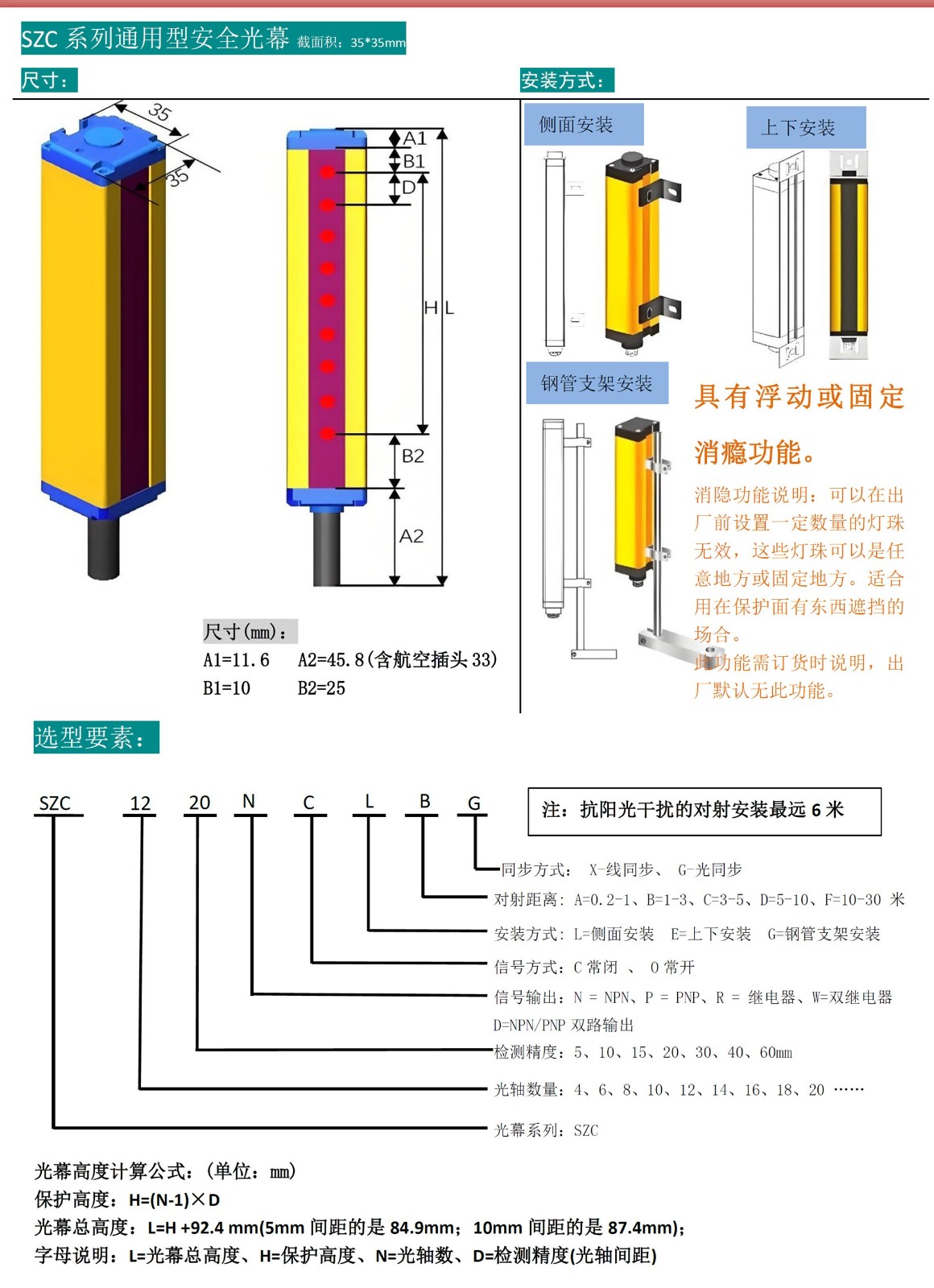

    尺寸





    计算公式




    保护高度:G=(N-1)x F
    光幕总高度:I = N x F + 49

    字母含义




    • A:上端盖高度9mm

    • B:灯板长度

    • C:控制板长度27mm

    • D:下端盖高度13mm

    • E:插头高度33mm

    • F:光轴检测精度

    • G:保护高度

    • H:光幕面板高度

    • I:光幕总高度

    • J:上盲区高度

    • K:下盲区高度

    • L:光轴数量

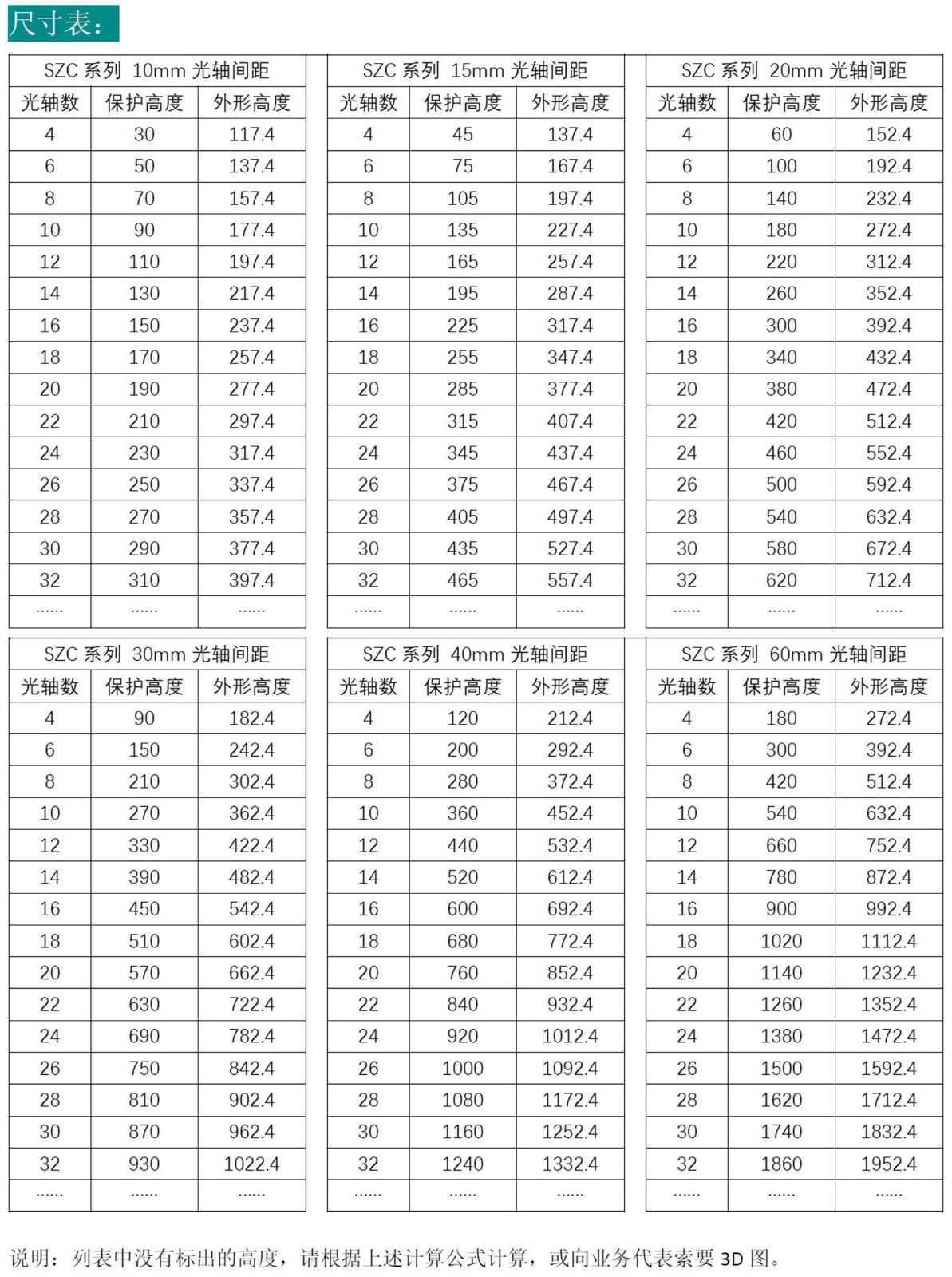

    选型






    说明:


    1、列表中的外形总高度不包含航空插头的长度。
    2、列表中没有出现的高度,可以根据上面的计算公式来计算。

    SZC系列 10mm间距
    光轴数保护高度(mm)外形高度(mm)
    43089
    650109
    870129
    1090149
    12110169
    14130189
    16150209
    18170229
    20190249
    22210269
    24230289
    26250309
    28270329
    30290349
    32310369
    ………………
    SZC系列 15mm间距
    光轴数保护高度(mm)外形高度(mm)
    445109
    675139
    8105169
    10135199
    12165229
    14195259
    16225289
    18255319
    20285349
    22315379
    24345409
    26375439
    28405469
    30435499
    32465529
    ………………
    SZC系列 20mm间距
    光轴数保护高度(mm)外形高度(mm)
    460129
    6100169
    8140209
    10180249
    12220289
    14260329
    16300369
    18340409
    20380449
    22420489
    24460529
    26500569
    28540609
    30580649
    32620689
    ………………
    SZC系列 30mm间距
    光轴数保护高度(mm)外形高度(mm)
    490169
    6150229
    8210289
    10270349
    12330409
    14390469
    16450529
    18510589
    20570649
    22630709
    24690769
    26750829
    28810889
    30870949
    329301009
    ………………
    SZC系列 40mm间距
    光轴数保护高度(mm)外形高度(mm)
    4120209
    6200289
    8280369
    10360449
    12440529
    14520609
    16600689
    18680769
    20760849
    22840929
    249201009
    2610001089
    2810801169
    3011601249
    3212401329
    ………………
    SZC系列 60mm间距
    光轴数保护高度(mm)外形高度(mm)
    4180289
    6300409
    8420529
    10540649
    12660769
    14780889
    169001009
    1810201129
    2011401249
    2212601369
    2413801489
    2615001609
    2816201729
    3017401849
    3218601969
    ………………

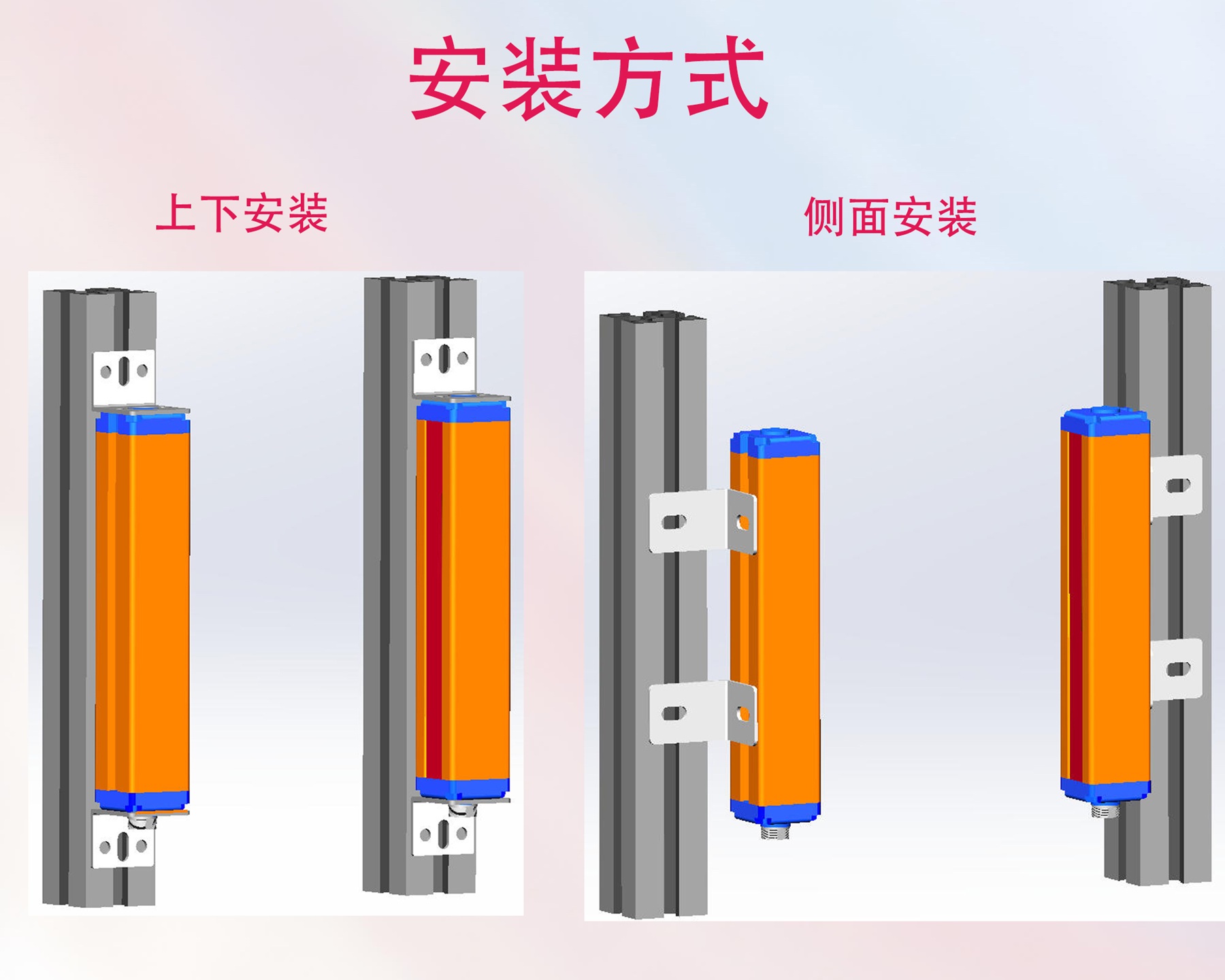

    安装支架




    上下安装支架侧装支架

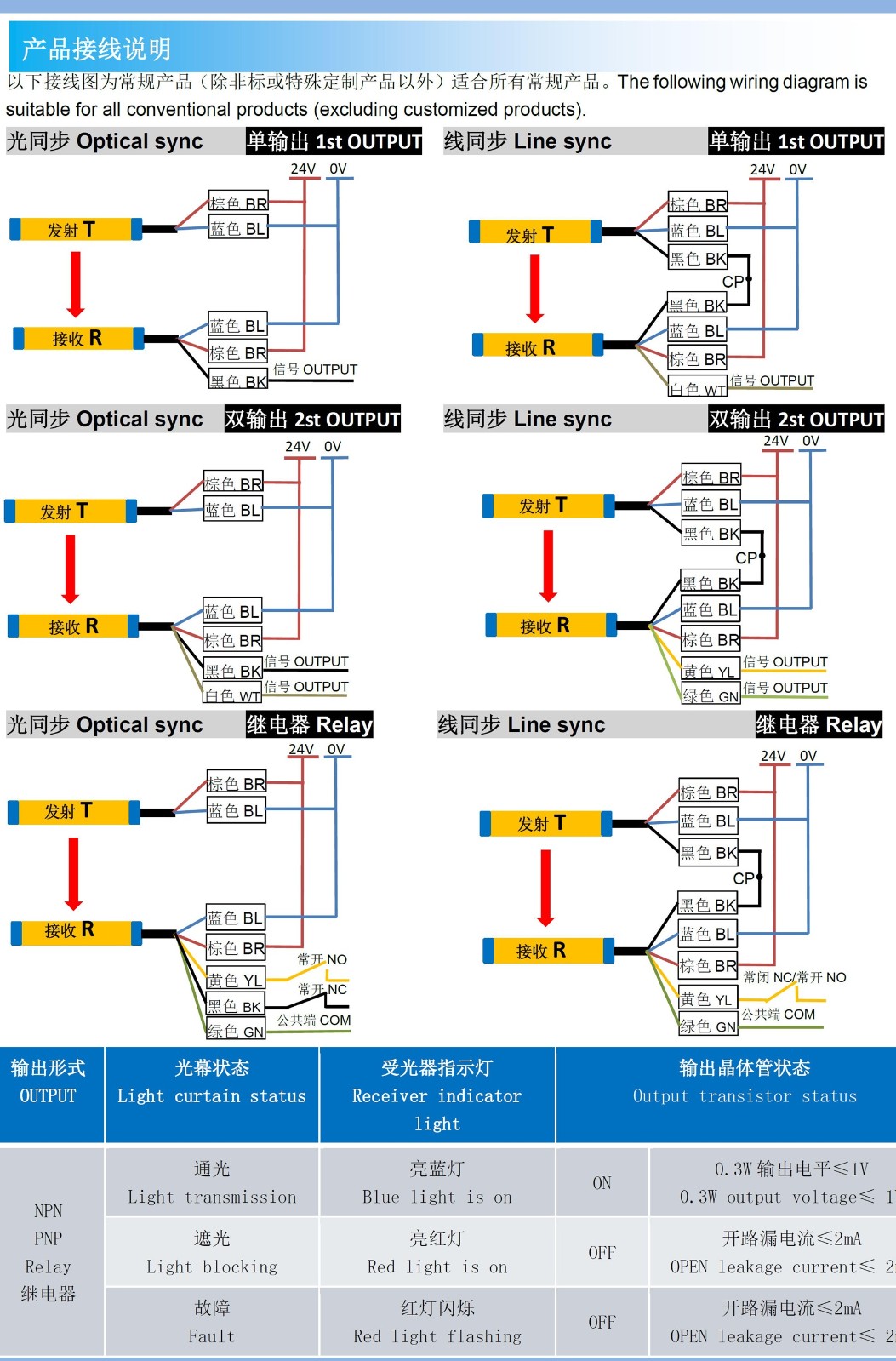

    接线图




    NPN/PNP输出接线图继电器输出接线图
    指示灯状态说明




    输出形式光幕状态受光器指示灯输出晶体管状态
    NPN型通光亮绿灯  ON0.3W输出电平≤1V
    遮光亮红灯 OFFOPEN漏电流≤2mA
    故障红灯闪烁 OFFOPEN漏电流≤2mA
    PNP型通光亮绿灯 ON0.3W 输出电平≤1V
    遮光亮红灯 OFFOPEN,DO0V  对地电阻10K
    故障红灯闪烁 OFFOPEN,DO0V  对地电阻10K
    安全光幕安装须知




    注意:安装位置是指安全光幕相对于机床上下模口的位置,即在保证安全距离的前提下,安全光幕的最下一束光不得高于下模口的下边缘,最上束光不得低于上模口的上边缘。这就涉及到安全光幕保护高度的选择。保护高度≥机床滑块行程+调节量。

    安全距离的计算




    为确保操作者人身安全,安全光幕的安装位置必须符合安全距离的规定要求。否则,仍存在发生事故的可能。
    ◆ 安全距离是指光幕与模具刃口间的最小距离,其计算方法应根据压力机的制动方式依公式计算,或参照下表确定。
    ◆ 对于滑块能在行程的任意位置制动停止的压力机,安全距离:Ds=1.6(T1+T2)
    式中:Ds——安全距离,单位米(m)
       1.6——人手的伸展速度,单位米/秒(m/s)
       T1——安全光幕的响应时间,0.02秒(s)
       T2——设备的制动时间,即从制动开始到滑块停止的时间,单位秒(s),从实制动情况测定
    ◆ 对于滑块不能在行程的任意位置制动停止的压力机,安全距离:Ds=1.6Ts
    式中:Ds——安全距离,单位米(m)
       1.6——人手的伸展速度,单位米/秒(m/s)
       Ts——从人手离开光幕(即允许起动滑块)至设备滑块到达下死点的时间,即滑块的下行程时间,单位秒(s),可依下面公式计算或实际测定:Ts=(1/2+1/N)T
    式中:N ——离合器的接合槽数
       Tn——曲轴回转一周的时间,单位秒(s)
