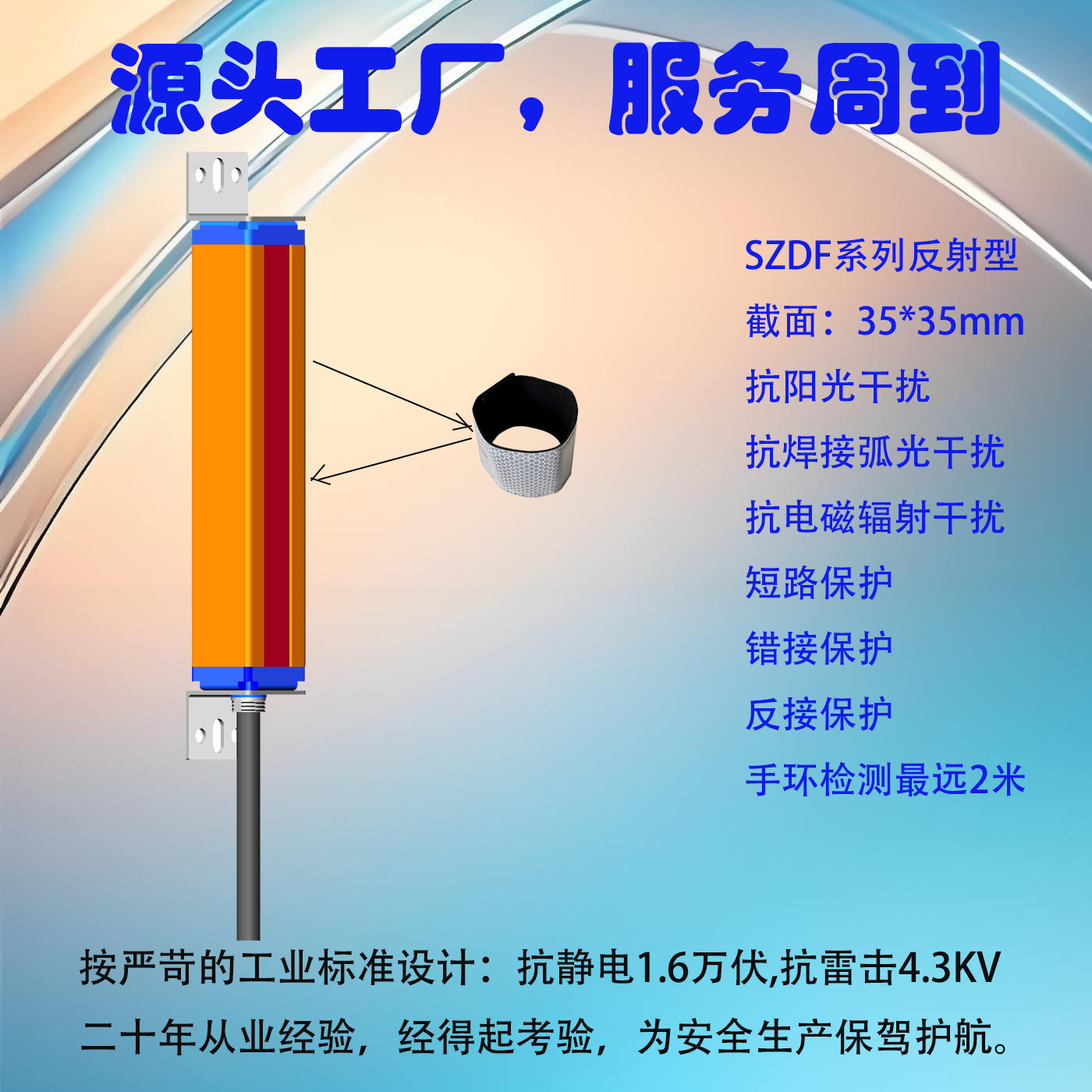

SZDF系列单边漫反射安全光幕
浏览:104
SZDF系列安全光幕是一款坚固的单边漫反射安全光幕,截面积35*50mm,最远反射距离1米,反射距离可调节,高度最高3米。抗干扰能力强,在变频器23KW功率旁能正常使用。通过变频技术,实现密集安装也不会互相干扰。输出信号有NPN、PNP、继电器。
具有浮动或固定消瘾功能。
  • 产品介绍
  • 产品概述




    SZDF系列安全光幕是一款坚固的单边漫反射安全光幕,截面积35*50mm,最远反射距离1米,反射距离可调节,高度最高3米。抗干扰能力强,在变频器23KW功率旁能正常使用。
    通过变频技术,实现密集安装也不会互相干扰。输出信号有NPN、PNP、继电器。
    具有浮动或固定消瘾功能(订货时定制)。

    具有浮动或固定消瘾功能




    消隐功能说明:可以在出厂前设置一定数量的灯珠无效,这些灯珠可以是任意地方或固定地方。适合用在保护面有东西遮挡的场合。此功能需订货时说明,出厂默认无此功能。

    典型应用领域包括




    • ■ 机床行业

    • ■ 压力机行业

    • ■ 汽车行业

    • ■ 治具设备

    • ■ 搬运及仓储系统

    • ■ 焊接设备

    • ■ 消费品和包装行业

    • ■ 区域防护

    • ■ 测试设备

    • ■ 食品制造业

    • ■ 电子设备行业

    • ■ 热压成型机行业

    • ■ 医药设备行业

    • ■ 机器人制造行业

    技术参数




    光幕系列SZDF
    截面尺寸35*50mm
    保护高度0.1-3m
    外壳防护等级IP65
    反射距离0.1-1m
    供电电压DC12V-36V±10%
    响应时间≤10ms
    信号输出NPN/PNP/继电器
    同步类型——
    检测精度40mm
    光幕形式反射型
    抗干扰能力太阳光10000Lux
    外形材质铝合金
    电路保护反接保护/输出短路保护
    消耗功率2-8W (根据保护高度不同)
    工作温度-30℃--70℃ (不结凝不结露)
    环境温度20C,RH≤85% (不结凝不结露)
    介电强度DC30V.5A
    绝缘电阻>100 MΩ
    产品认证CE ROHS


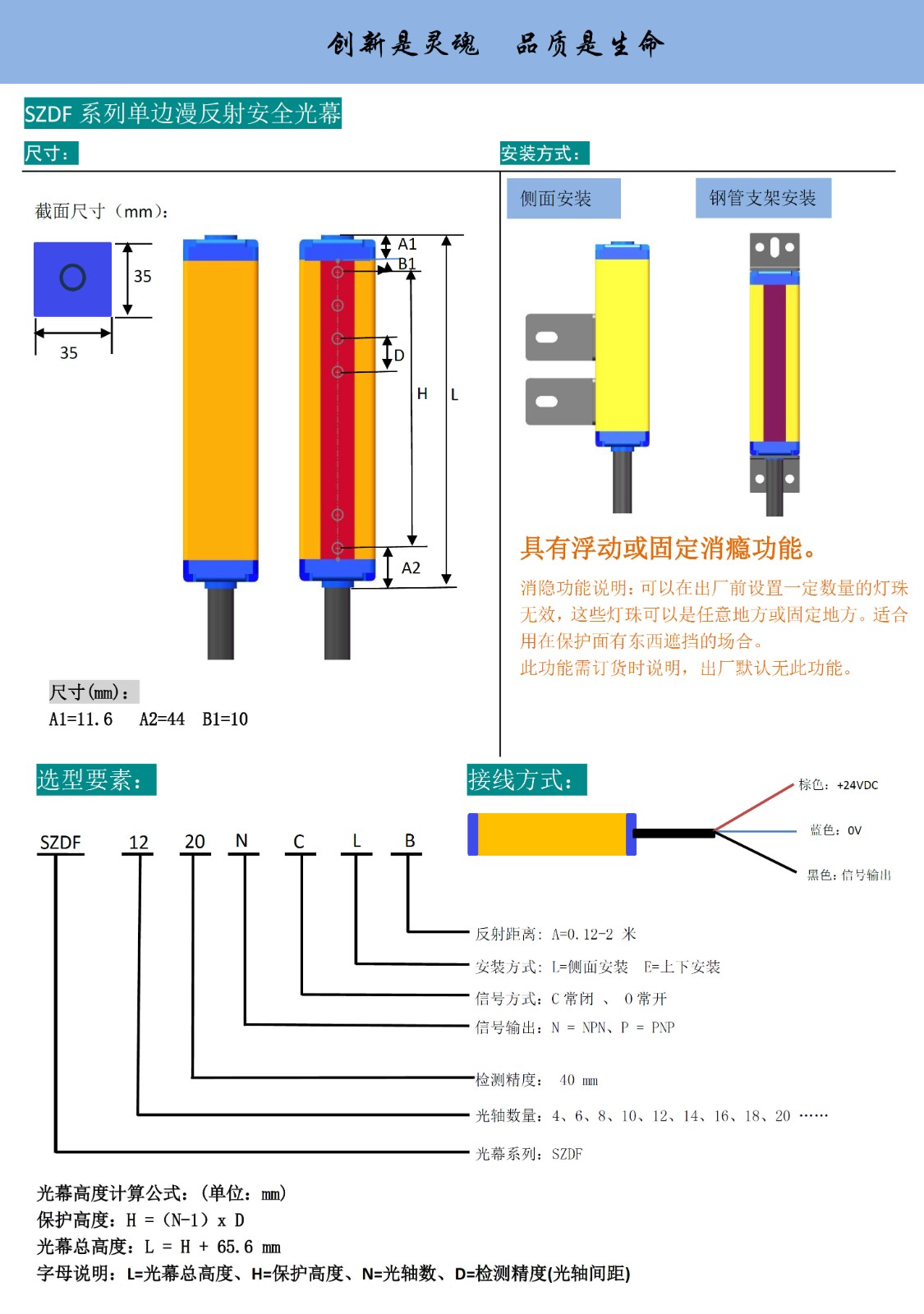

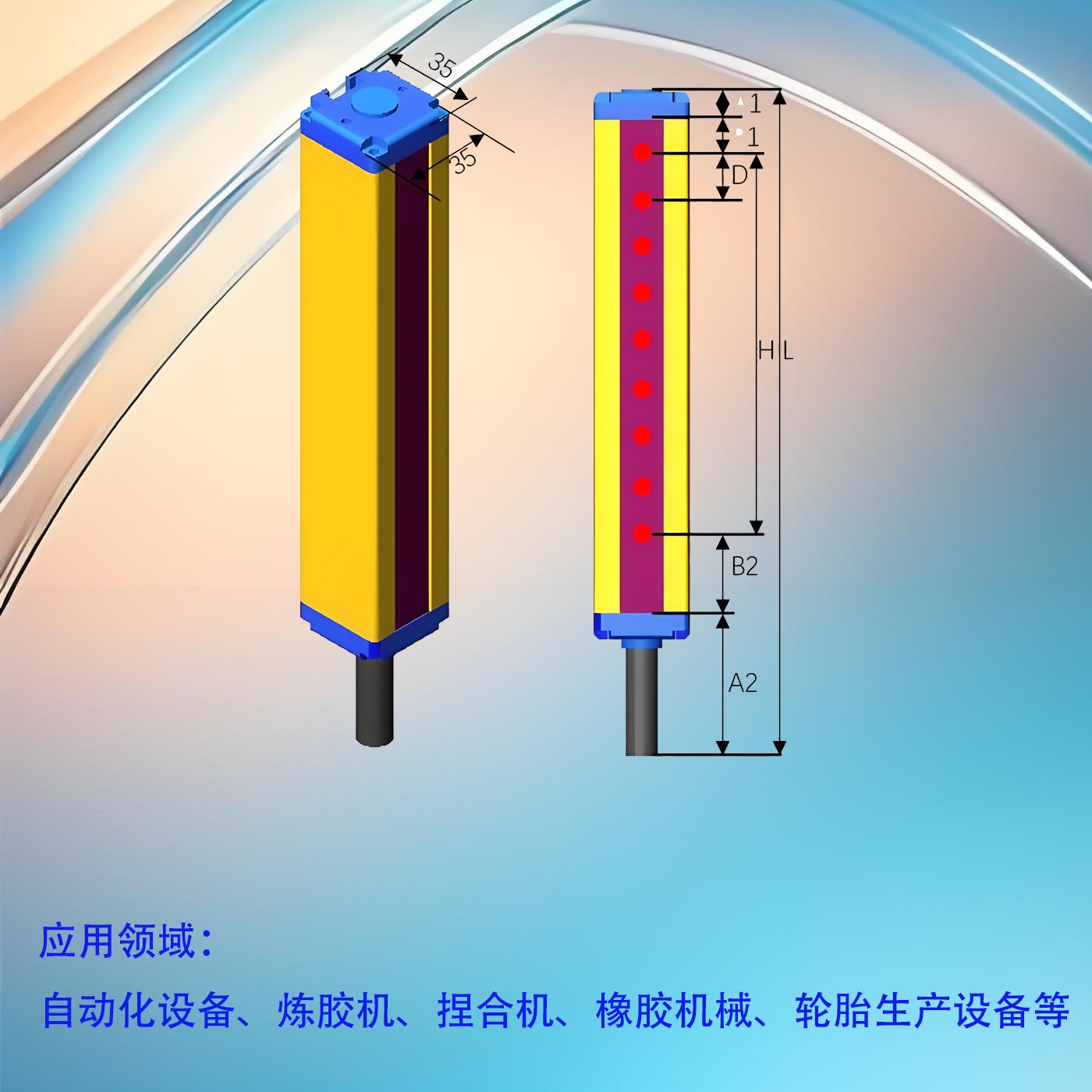

    尺寸





    计算公式




    光幕高度计算公式: (单位: mm )
    保护高度: G= (N-1)x 40
    光幕总高度: I = N x 40 + 87

    字母含义




    字母说明: I=光幕总高度、 光幕总高度、 G=保护高度、 N=光轴数、 F=检测精度 (光轴间距 )

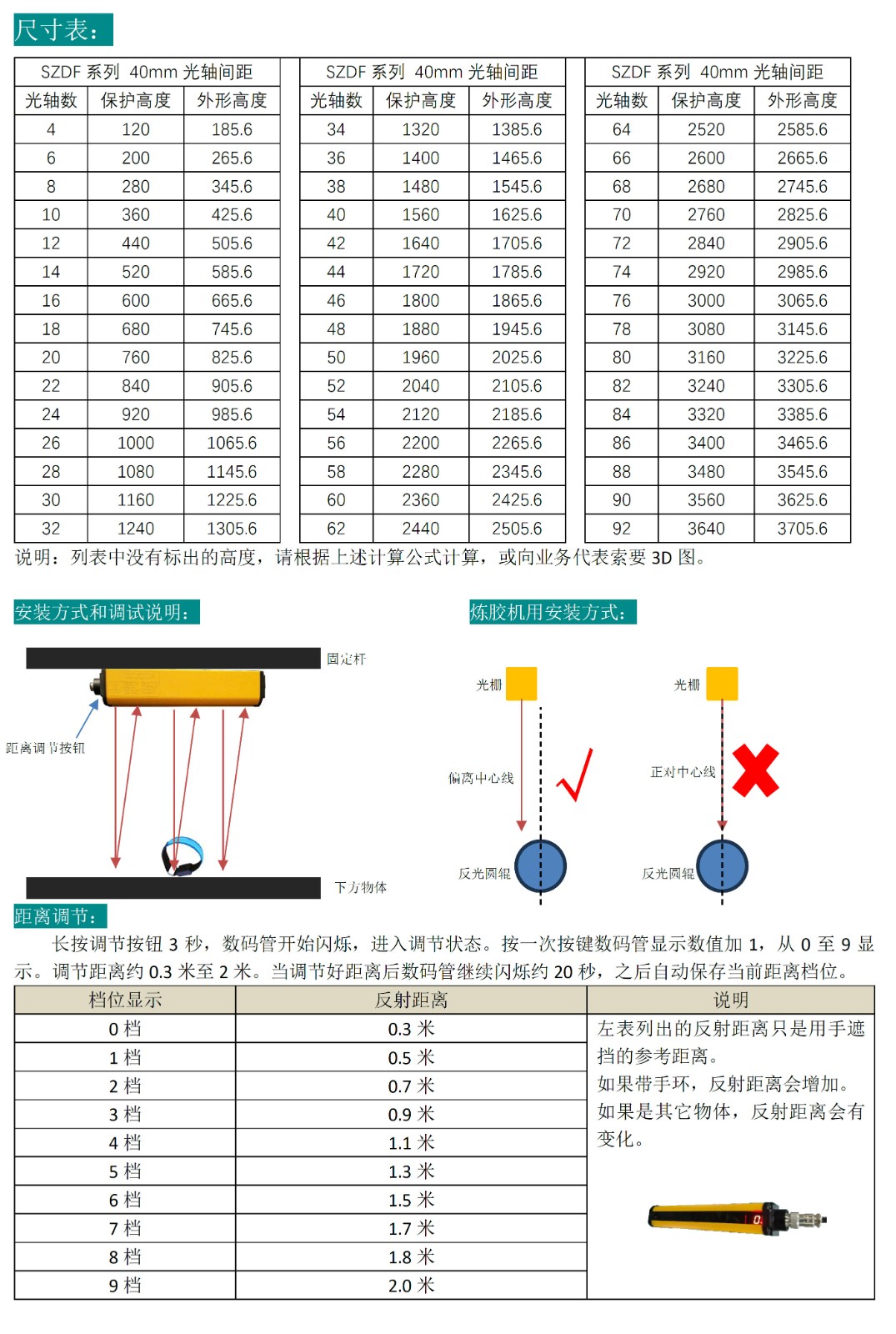

    选型






    SZDF系列 40mm检测精度
    光轴数测量高度(mm)外形高度(mm)
    4120247
    6200327
    8280407
    10360487
    12440567
    14520647
    16600727
    18680807
    20760887
    22840967
    249201047
    2610001127
    2810801207
    3011601287
    3212401367
    ………………
    SZDF系列 40mm检测精度
    光轴数测量高度(mm)外形高度(mm)
    3413201447
    3614001527
    3814801607
    4015601687
    4216401767
    4417201847
    4618001927
    4818802007
    5019602087
    5220402167
    5421202247
    5622002327
    5822802407
    6023602487
    6224402567
    ………………
    SZDF系列 60mm检测精度
    光轴数测量高度(mm)外形高度(mm)
    6425202647
    6626002727
    6826802807
    7027602887
    7228402967






















    安装支架

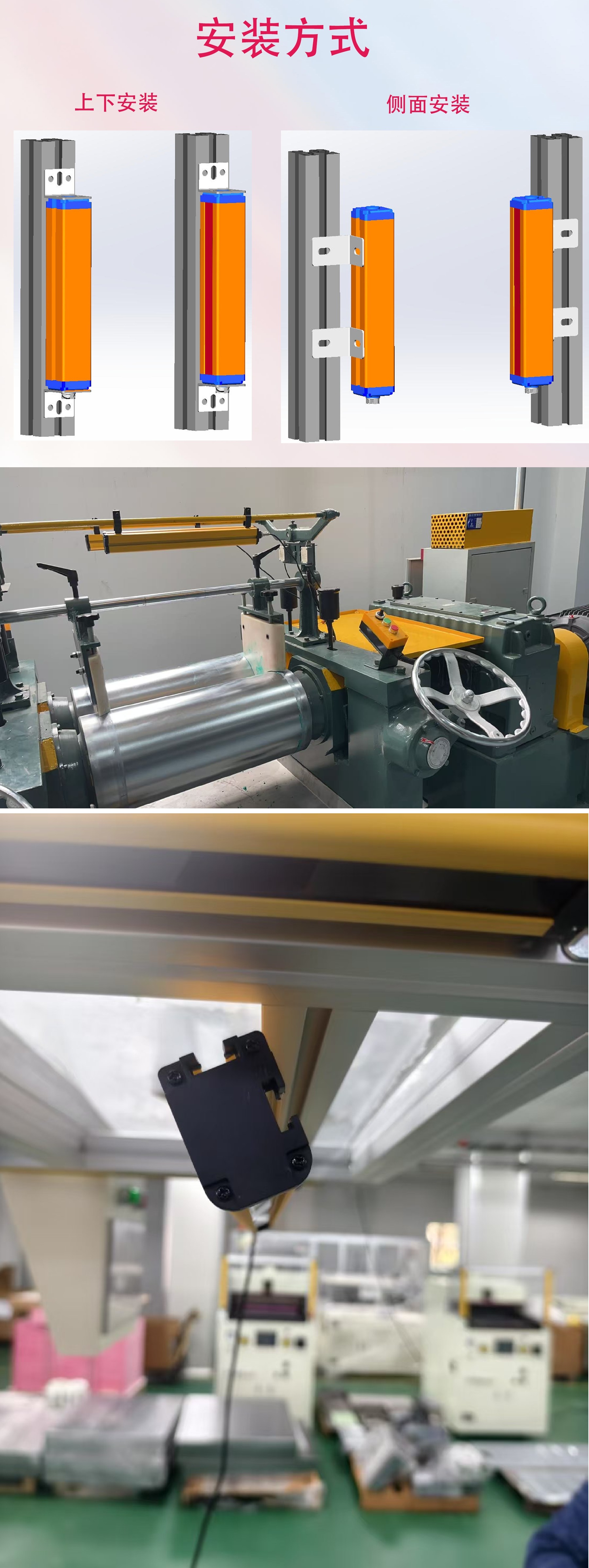

    侧装支架上下安装支架
    接线图




    NPN/PNP输出接线图继电器输出接线图
    指示灯状态说明




    输出形式光幕状态受光器指示灯输出晶体管状态
    NPN型通光亮绿灯  ON0.3W输出电平≤1V
    遮光亮红灯 OFFOPEN漏电流≤2mA
    故障红灯闪烁 OFFOPEN漏电流≤2mA
    PNP型通光亮绿灯 ON0.3W 输出电平≤1V
    遮光亮红灯 OFFOPEN,DO0V  对地电阻10K
    故障红灯闪烁 OFFOPEN,DO0V  对地电阻10K
    安全光幕安装须知




    注意:安装位置是指安全光幕相对于机床上下模口的位置,即在保证安全距离的前提下,安全光幕的最下一束光不得高于下模口的下边缘,最上束光不得低于上模口的上边缘。这就涉及到安全光幕保护高度的选择。保护高度≥机床滑块行程+调节量。

    安全距离的计算




    为确保操作者人身安全,安全光幕的安装位置必须符合安全距离的规定要求。否则,仍存在发生事故的可能。
    ◆ 安全距离是指光幕与模具刃口间的最小距离,其计算方法应根据压力机的制动方式依公式计算,或参照下表确定。
    ◆ 对于滑块能在行程的任意位置制动停止的压力机,安全距离:Ds=1.6(T1+T2)
    式中:Ds——安全距离,单位米(m)
       1.6——人手的伸展速度,单位米/秒(m/s)
       T1——安全光幕的响应时间,0.02秒(s)
       T2——设备的制动时间,即从制动开始到滑块停止的时间,单位秒(s),从实制动情况测定
    ◆ 对于滑块不能在行程的任意位置制动停止的压力机,安全距离:Ds=1.6Ts
    式中:Ds——安全距离,单位米(m)
       1.6——人手的伸展速度,单位米/秒(m/s)
       Ts——从人手离开光幕(即允许起动滑块)至设备滑块到达下死点的时间,即滑块的下行程时间,单位秒(s),可依下面公式计算或实际测定:Ts=(1/2+1/N)T
    式中:N ——离合器的接合槽数
       Tn——曲轴回转一周的时间,单位秒(s)
