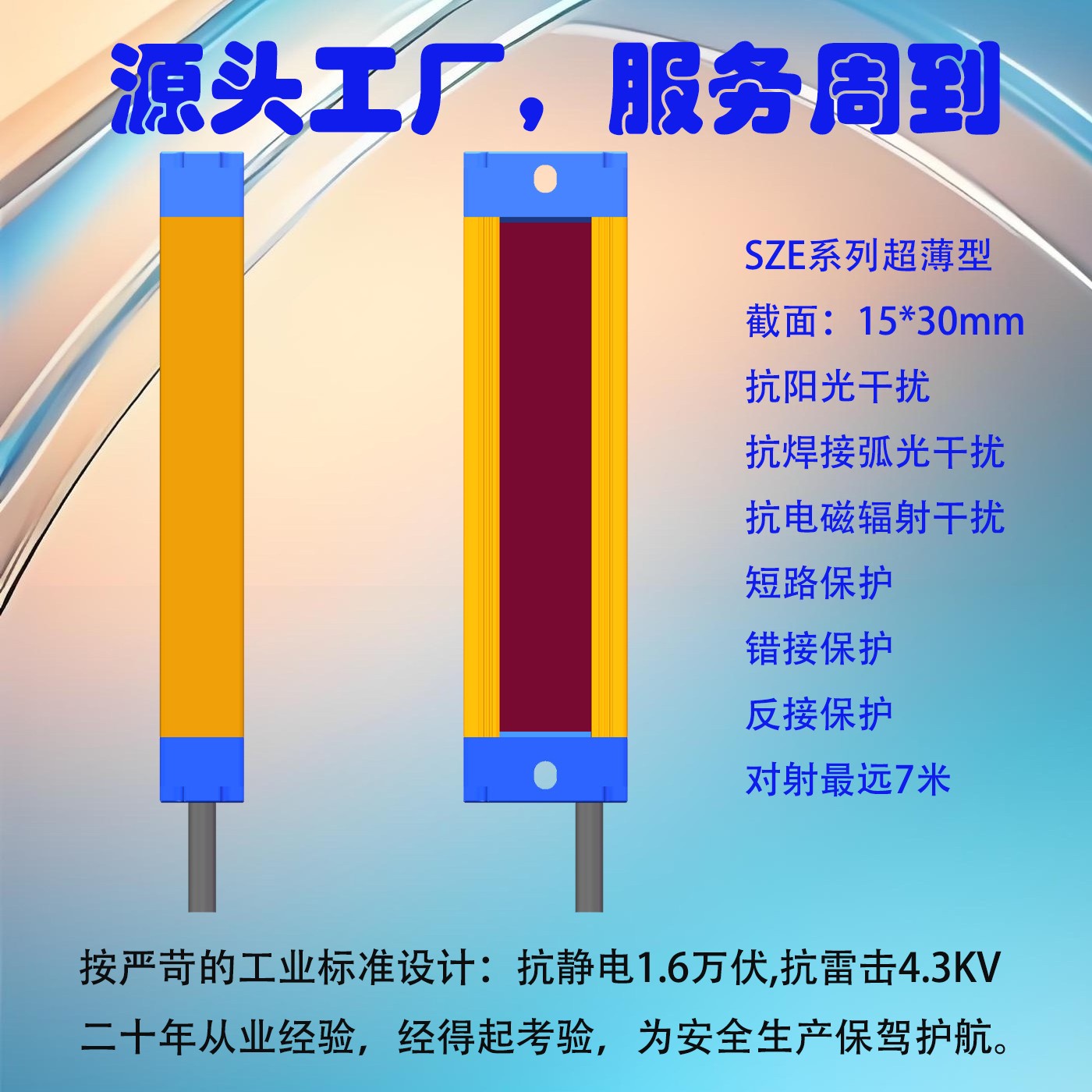

SZE系列安全光幕是一款小巧坚固的超薄无盲区安全光幕，正面出光，截面积28*13mm，最宽保护距离3米，高度最高3米。抗干扰能力强，在变频器23KW功率旁能正常使用。
通过变频技术，实现密集安装也不会互相干扰。输出信号有NPN、PNP、继电器。
具有浮动或固定消瘾功能（订货时定制）。

消隐功能说明：可以在出厂前设置一定数量的灯珠无效，这些灯珠可以是任意地方或固定地方。适合用在保护面有东西遮挡的场合。此功能需订货时说明，出厂默认无此功能。

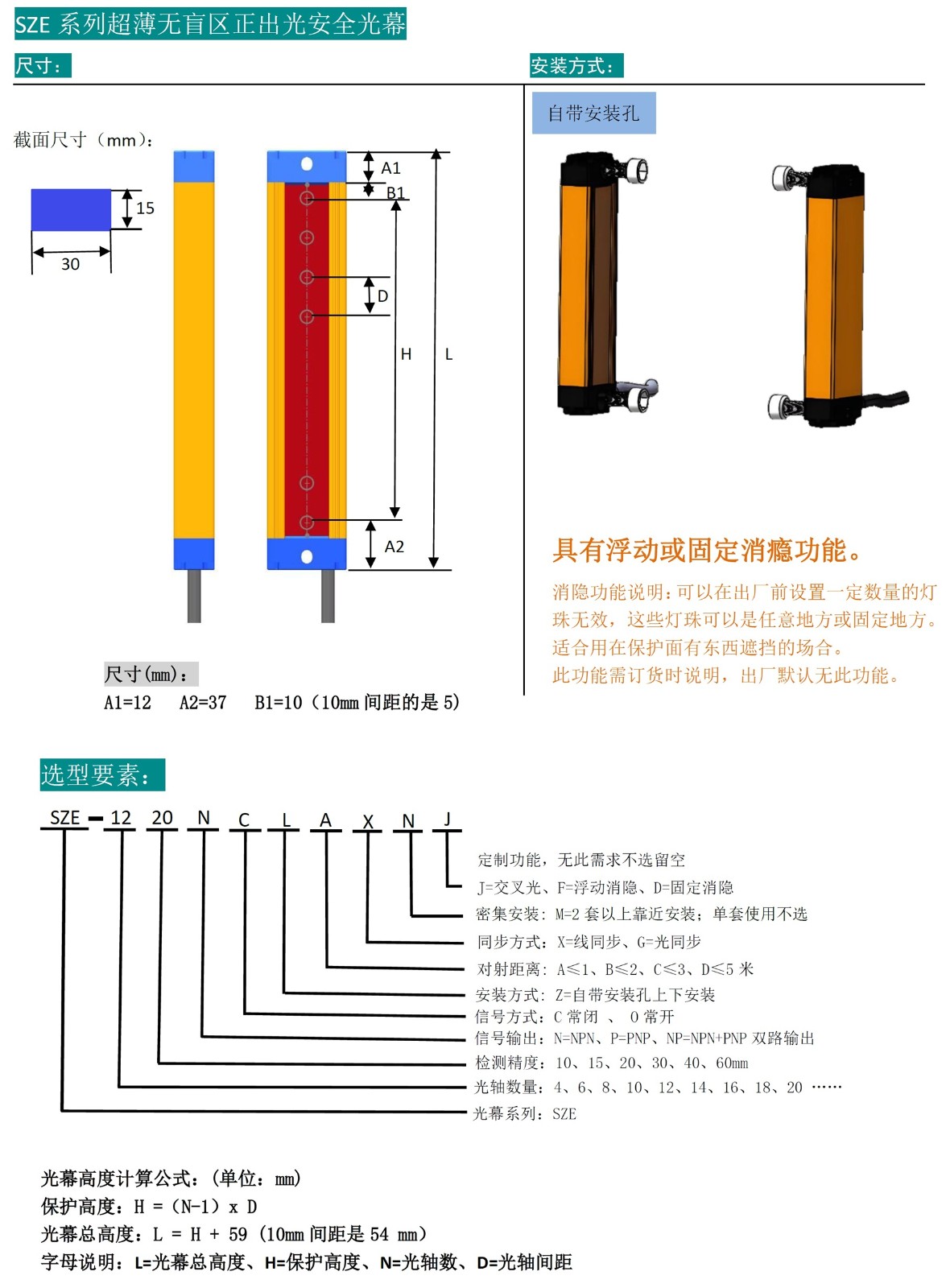

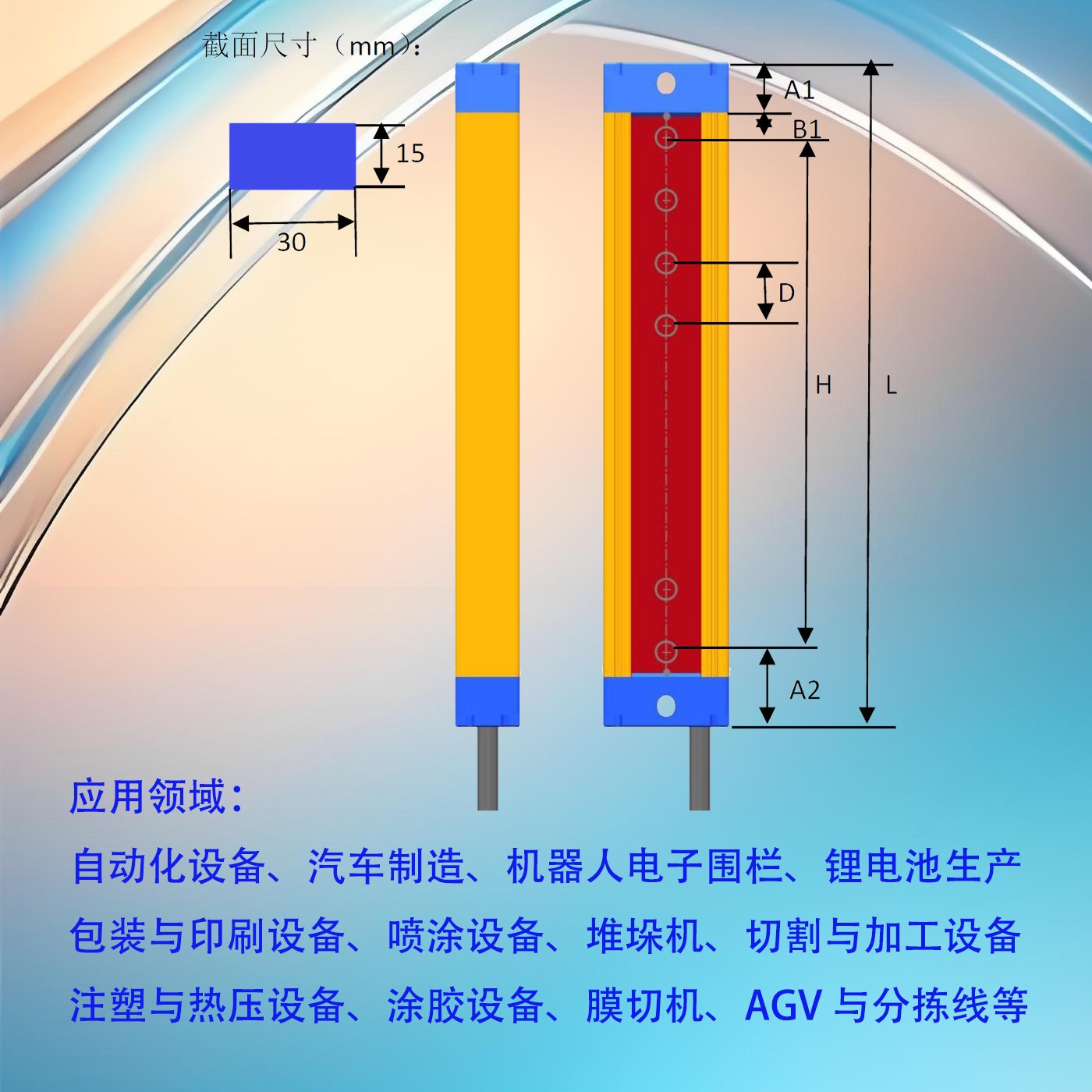

光幕高度计算公式：(单位：mm)
保护高度：F=（N-1）x E
光幕总高度：I = N x E + 26

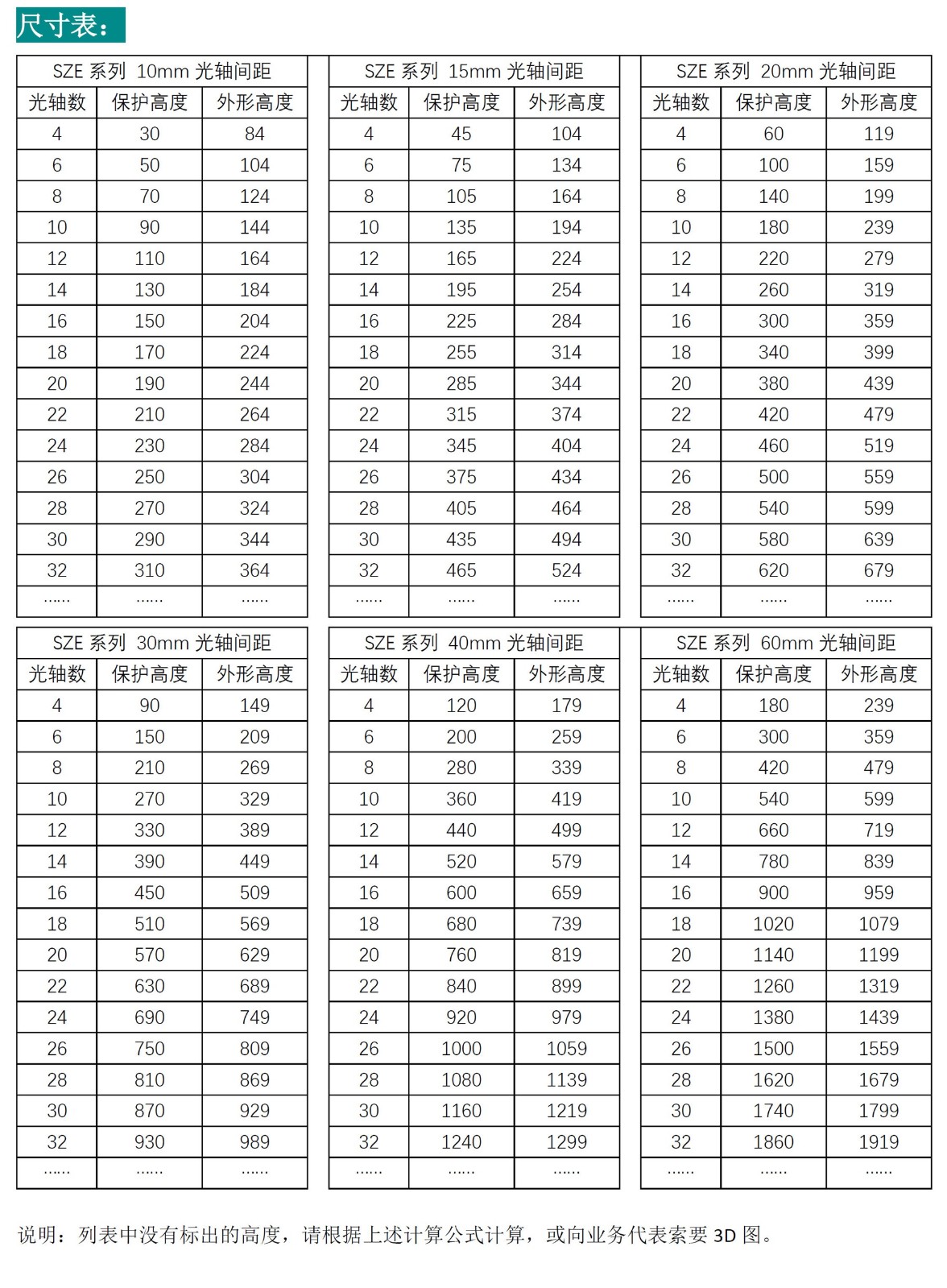

列表中没有出现的高度，可以根据上面的计算公式来计算。

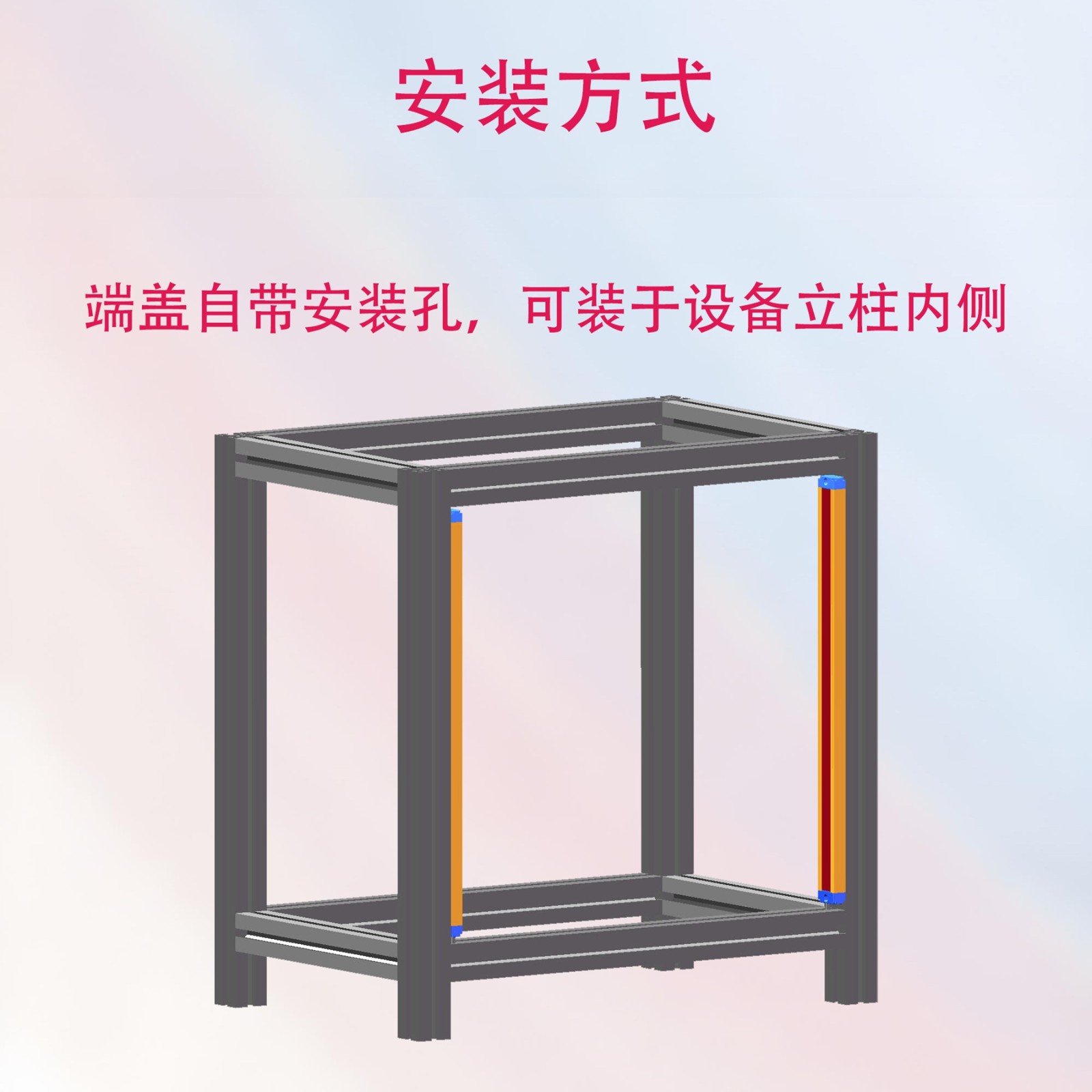

侧装支架	上下安装支架

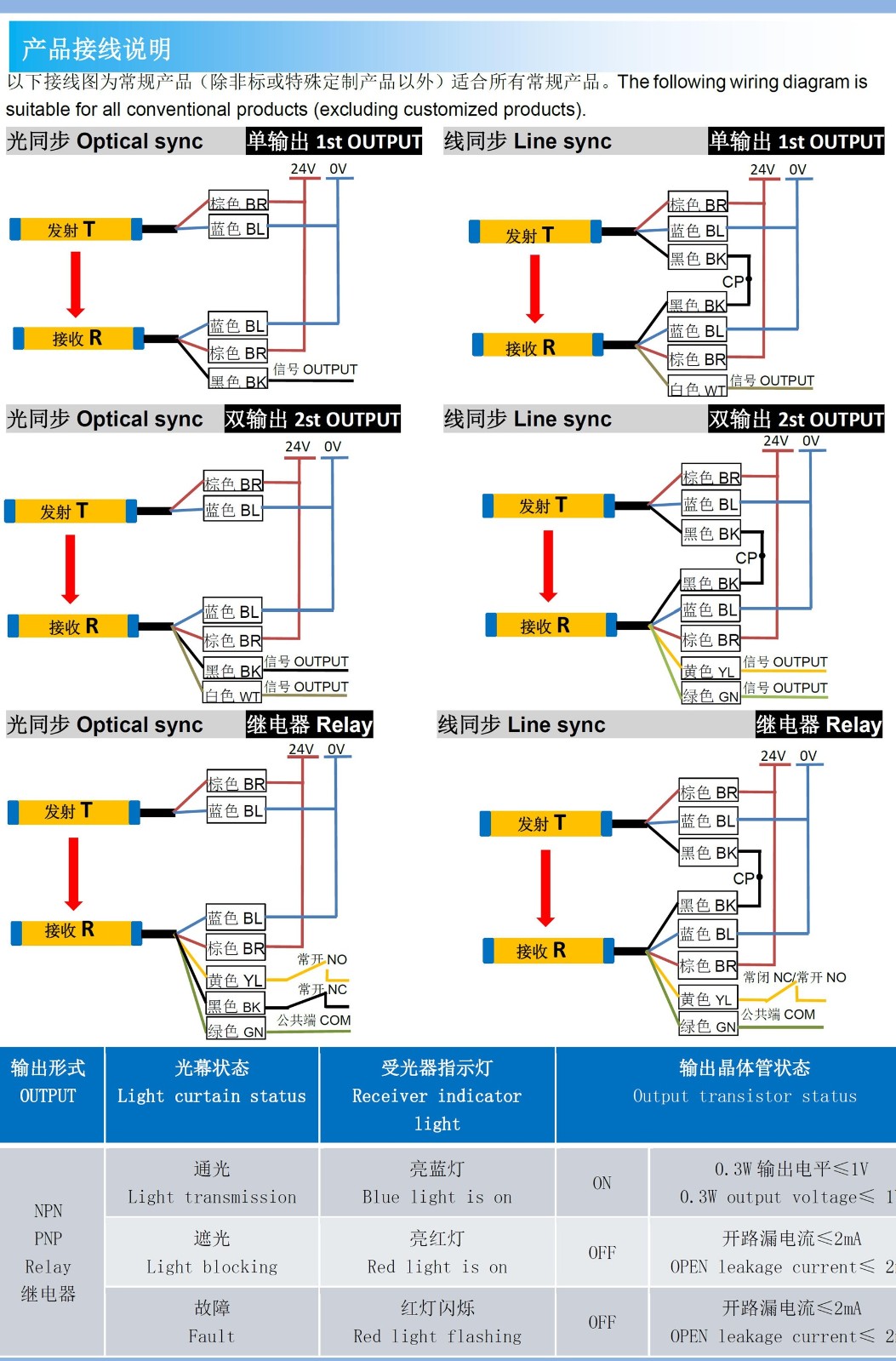

NPN/PNP输出接线图	继电器输出接线图

注意：安装位置是指安全光幕相对于机床上下模口的位置，即在保证安全距离的前提下，安全光幕的最下一束光不得高于下模口的下边缘，最上束光不得低于上模口的上边缘。这就涉及到安全光幕保护高度的选择。保护高度≥机床滑块行程+调节量。

为确保操作者人身安全，安全光幕的安装位置必须符合安全距离的规定要求。否则，仍存在发生事故的可能。
◆ 安全距离是指光幕与模具刃口间的最小距离，其计算方法应根据压力机的制动方式依公式计算，或参照下表确定。
◆ 对于滑块能在行程的任意位置制动停止的压力机，安全距离：Ds=1.6（T1+T2）
式中：Ds——安全距离，单位米（m）
　　　1.6——人手的伸展速度，单位米/秒（m/s）
　　　T1——安全光幕的响应时间，0.02秒（s）
　　　T2——设备的制动时间，即从制动开始到滑块停止的时间，单位秒（s），从实制动情况测定
◆ 对于滑块不能在行程的任意位置制动停止的压力机，安全距离：Ds=1.6Ts
式中：Ds——安全距离，单位米（m）
　　　1.6——人手的伸展速度，单位米/秒（m/s）
　　　Ts——从人手离开光幕（即允许起动滑块）至设备滑块到达下死点的时间，即滑块的下行程时间，单位秒（s），可依下面公式计算或实际测定：Ts=（1/2+1/N）T
式中：N ——离合器的接合槽数
　　　Tn——曲轴回转一周的时间，单位秒（s）
