SZF系列无盲区超薄侧面出光安全光幕
浏览:151
SZF系列安全光幕是一款小巧坚固的超薄无盲区安全光幕,侧面出光,截面积18*35mm,最宽保护距离3米,高度最高3米。抗干扰能力强,在变频器23KW功率旁能正常使用。
通过变频技术,实现密集安装也不会互相干扰。输出信号有NPN、PNP、继电器。
具有浮动或固定消瘾功能(订货时定制)。
  • 产品介绍
  • 产品概述




    SZF系列安全光幕是一款小巧坚固的超薄无盲区安全光幕,侧面出光,截面积18*35mm,最宽保护距离3米,高度最高3米。抗干扰能力强,在变频器23KW功率旁能正常使用。
    通过变频技术,实现密集安装也不会互相干扰。输出信号有NPN、PNP、继电器。
    具有浮动或固定消瘾功能(订货时定制)。

    具有浮动或固定消瘾功能




    消隐功能说明:可以在出厂前设置一定数量的灯珠无效,这些灯珠可以是任意地方或固定地方。适合用在保护面有东西遮挡的场合。此功能需订货时说明,出厂默认无此功能。

    典型应用领域包括




    • ■ 机床行业

    • ■ 压力机行业

    • ■ 汽车行业

    • ■ 治具设备

    • ■ 搬运及仓储系统

    • ■ 焊接设备

    • ■ 消费品和包装行业

    • ■ 区域防护

    • ■ 测试设备

    • ■ 食品制造业

    • ■ 电子设备行业

    • ■ 热压成型机行业

    • ■ 医药设备行业

    • ■ 机器人制造行业

    技术参数




    光幕系列SZF
    截面尺寸18*35mm
    保护高度0.1-3m
    外壳防护等级IP65
    反射距离0.1-3m
    供电电压DC12V-36V±10%
    响应时间≤10ms
    信号输出NPN/PNP/继电器
    同步类型光同步/线同步
    检测精度10mm/15mm/20mm/30mm/40mm/60mm
    光幕形式对射型
    抗干扰能力太阳光10000Lux
    外形材质铝合金
    电路保护反接保护/输出短路保护
    消耗功率2-8W (根据保护高度不同)
    工作温度-30℃--70℃ (不结凝不结露)
    环境温度20C,RH≤85% (不结凝不结露)
    介电强度DC30V.5A
    绝缘电阻>100 MΩ
    产品认证CE ROHS

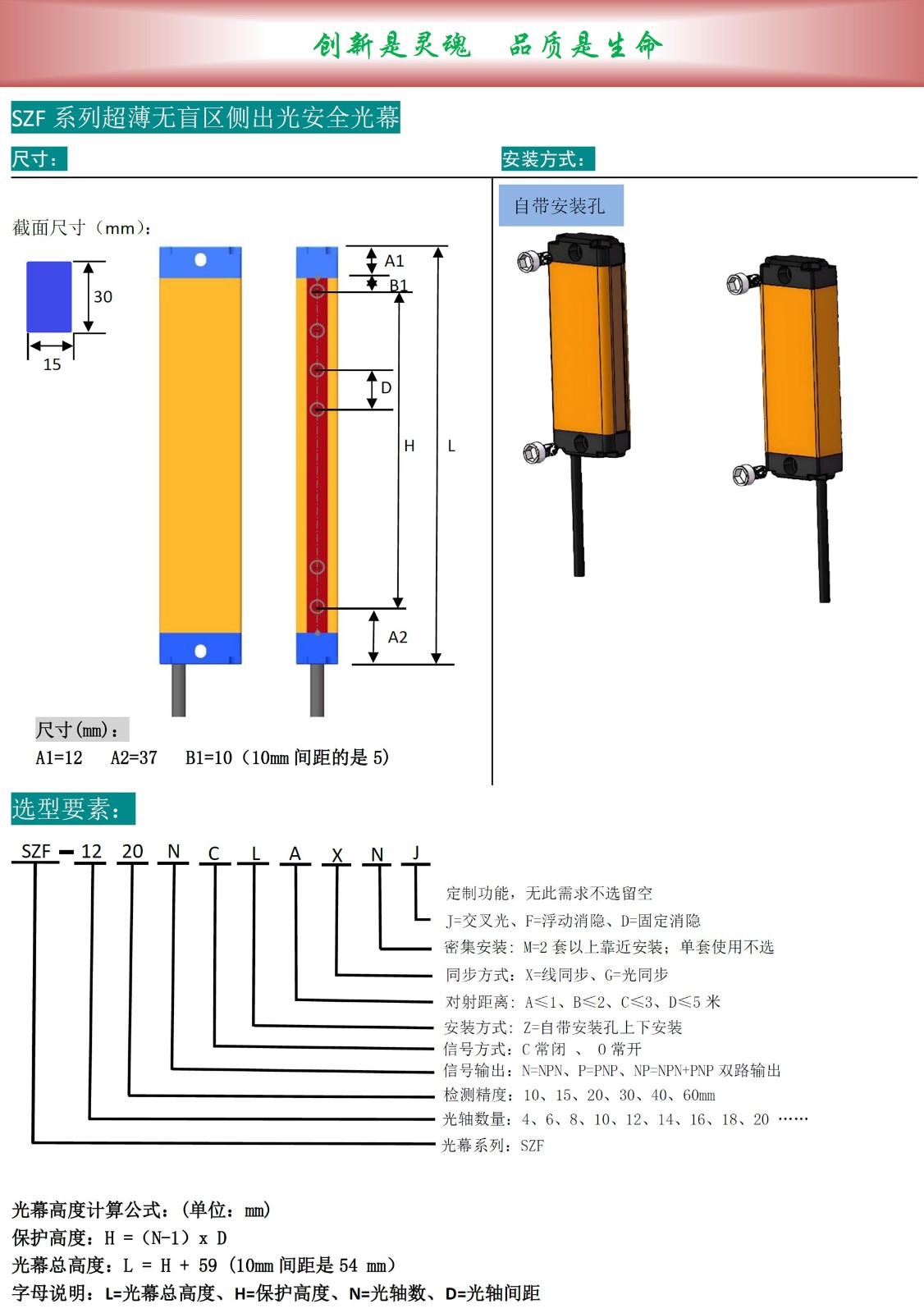

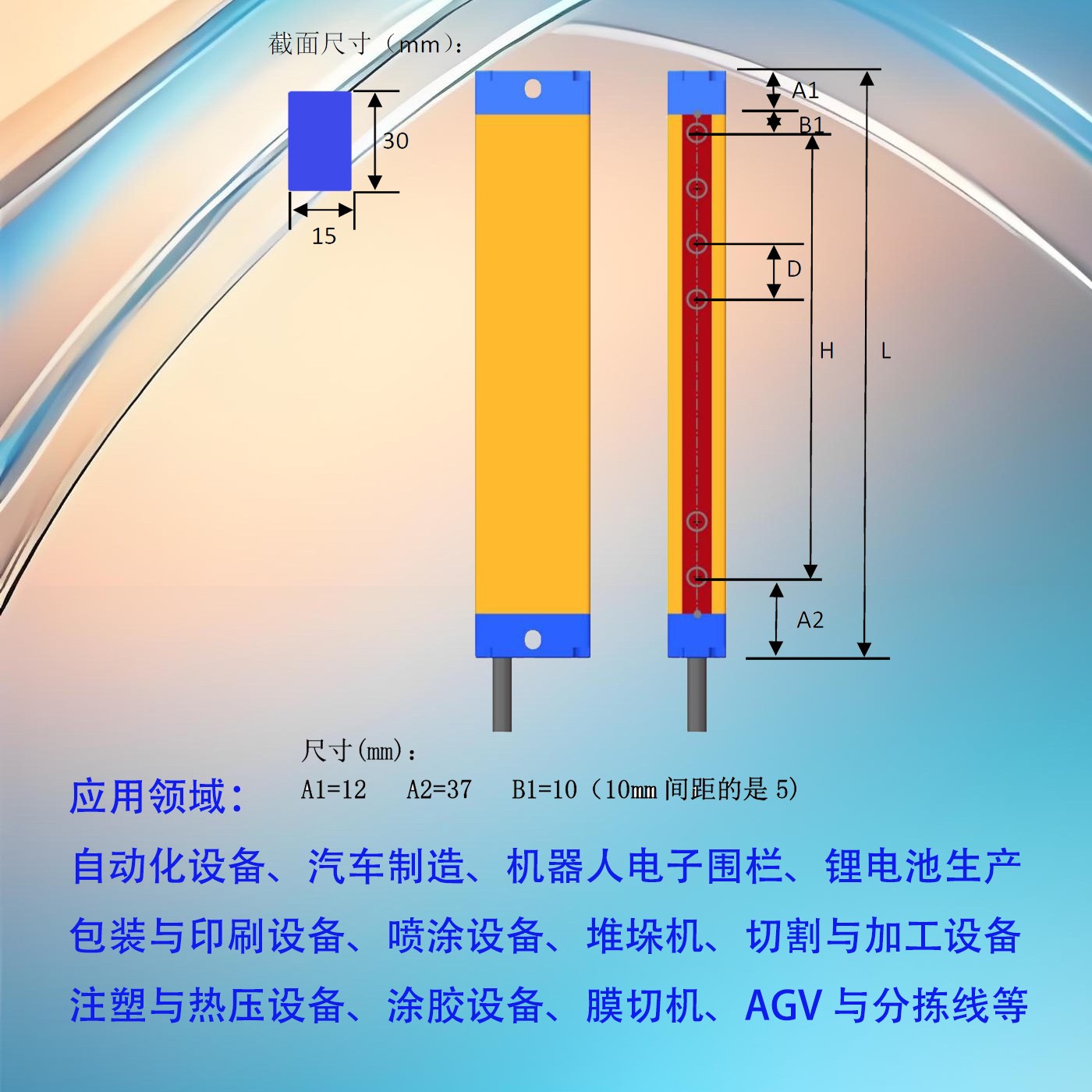

    尺寸





    计算公式




    光幕高度计算公式:(单位:mm)
    保护高度计算公式:  F=(L-1)×E  mm
    外形总高度计算公式:I=E x L+ 26 mm

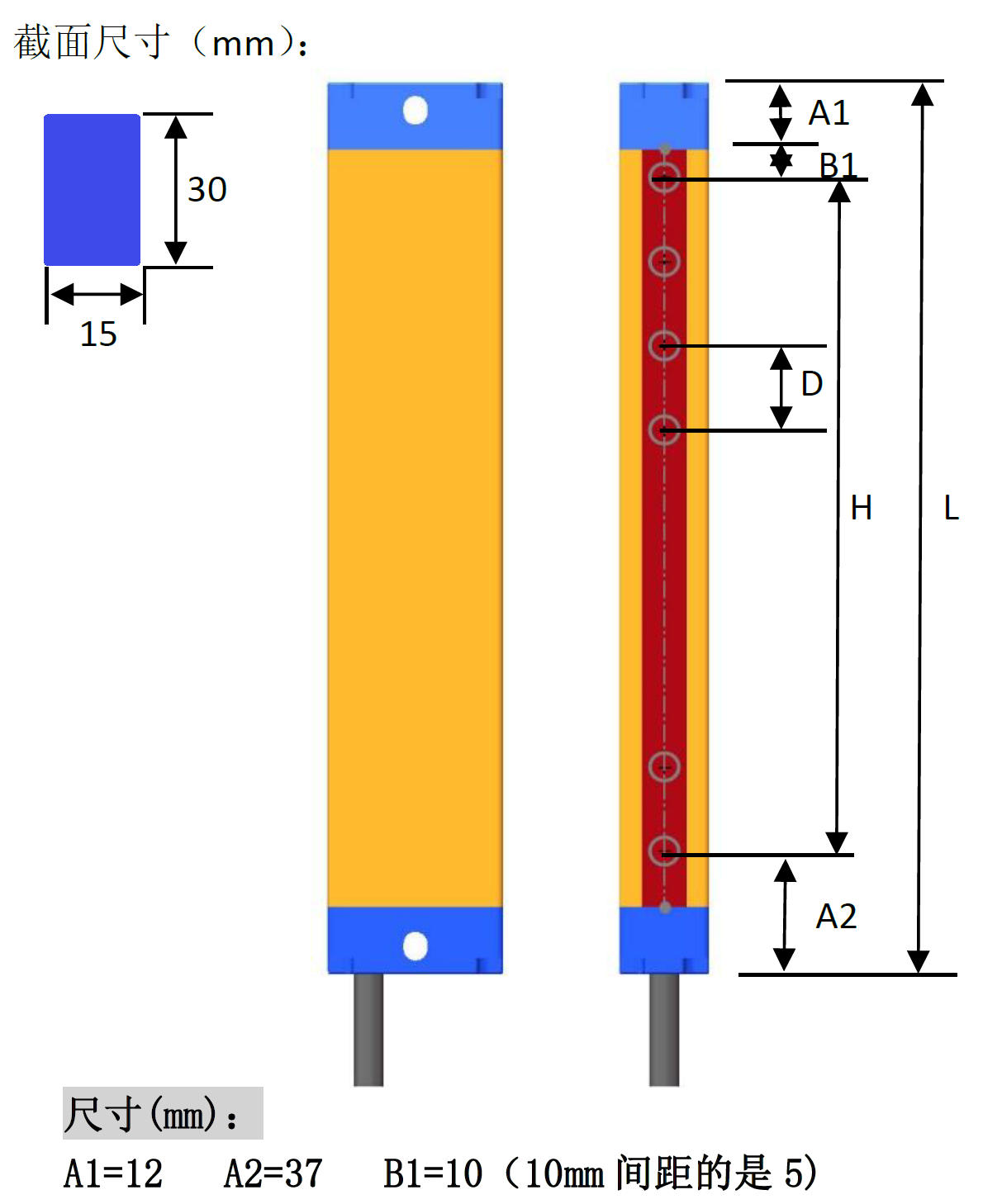

    字母含义




    • A:上端盖高度12mm

    • B:灯板长度

    • C:余量长度2mm

    • D:下端盖高度12mm

    • E:光轴间距

    • F:保护高度

    • G:光幕面板高度

    • H:安装孔中心间距

    • I:光幕总高度

    • J:上盲区高度

    • K:下盲区高度

    • L:光轴数量

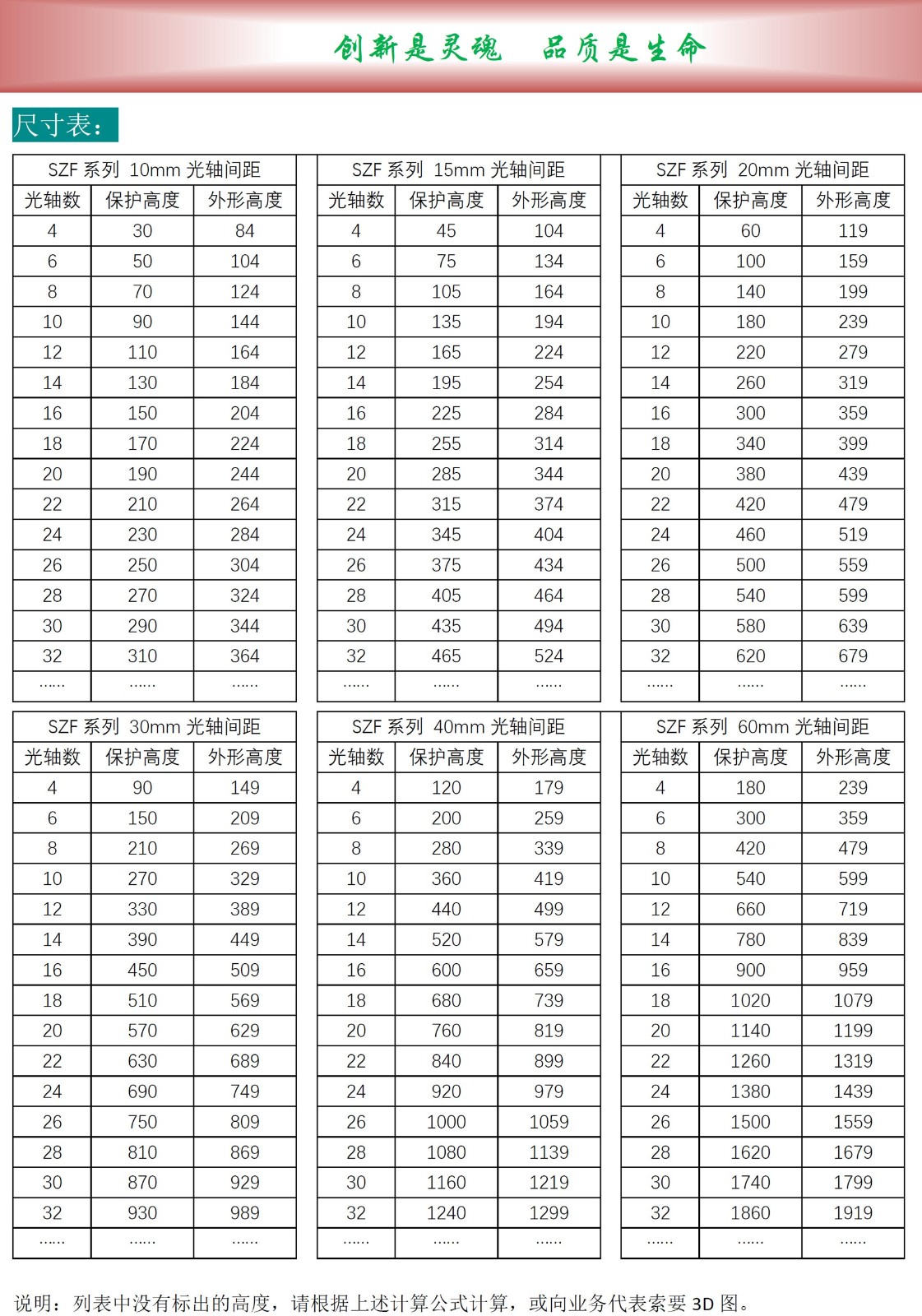

    选型






    说明:


    列表中没有出现的高度,可以根据上面的计算公式来计算。

    SZF系列 10mm间距
    光轴数保护高度(mm)外形高度(mm)
    43066
    65086
    870106
    1090126
    12110146
    14130166
    16150186
    18170206
    20190226
    22210246
    24230266
    26250286
    28270306
    30290326
    32310346
    ………………
    SZF系列 15mm间距
    光轴数保护高度(mm)外形高度(mm)
    44586
    675116
    8105146
    10135176
    12165206
    14195236
    16225266
    18255296
    20285326
    22315356
    24345386
    26375416
    28405446
    30435476
    32465506
    ………………
    SZF系列 20mm间距
    光轴数保护高度(mm)外形高度(mm)
    460106
    6100146
    8140186
    10180226
    12220246
    14260286
    16300326
    18340366
    20380426
    22420466
    24460506
    26500546
    28540586
    30580626
    32620666
    ………………
    SZF系列 30mm间距
    光轴数保护高度(mm)外形高度(mm)
    490146
    6150206
    8210266
    10270326
    12330386
    14390446
    16450506
    18510566
    20570626
    22630686
    24690746
    26750806
    28810866
    30870926
    32930986
    ………………
    SZF系列 40mm间距
    光轴数保护高度(mm)外形高度(mm)
    4120186
    6200266
    8280346
    10360426
    12440506
    14520586
    16600666
    18680746
    20760826
    22840906
    24920986
    2610001066
    2810801146
    3011601226
    3212401306
    ………………
    SZF系列 60mm间距
    光轴数保护高度(mm)外形高度(mm)
    4180266
    6300386
    8420506
    10540626
    12660746
    14780866
    16900986
    1810201106
    2011401226
    2212601346
    2413801466
    2615001586
    2816201706
    3017401826
    3218601946
    ………………

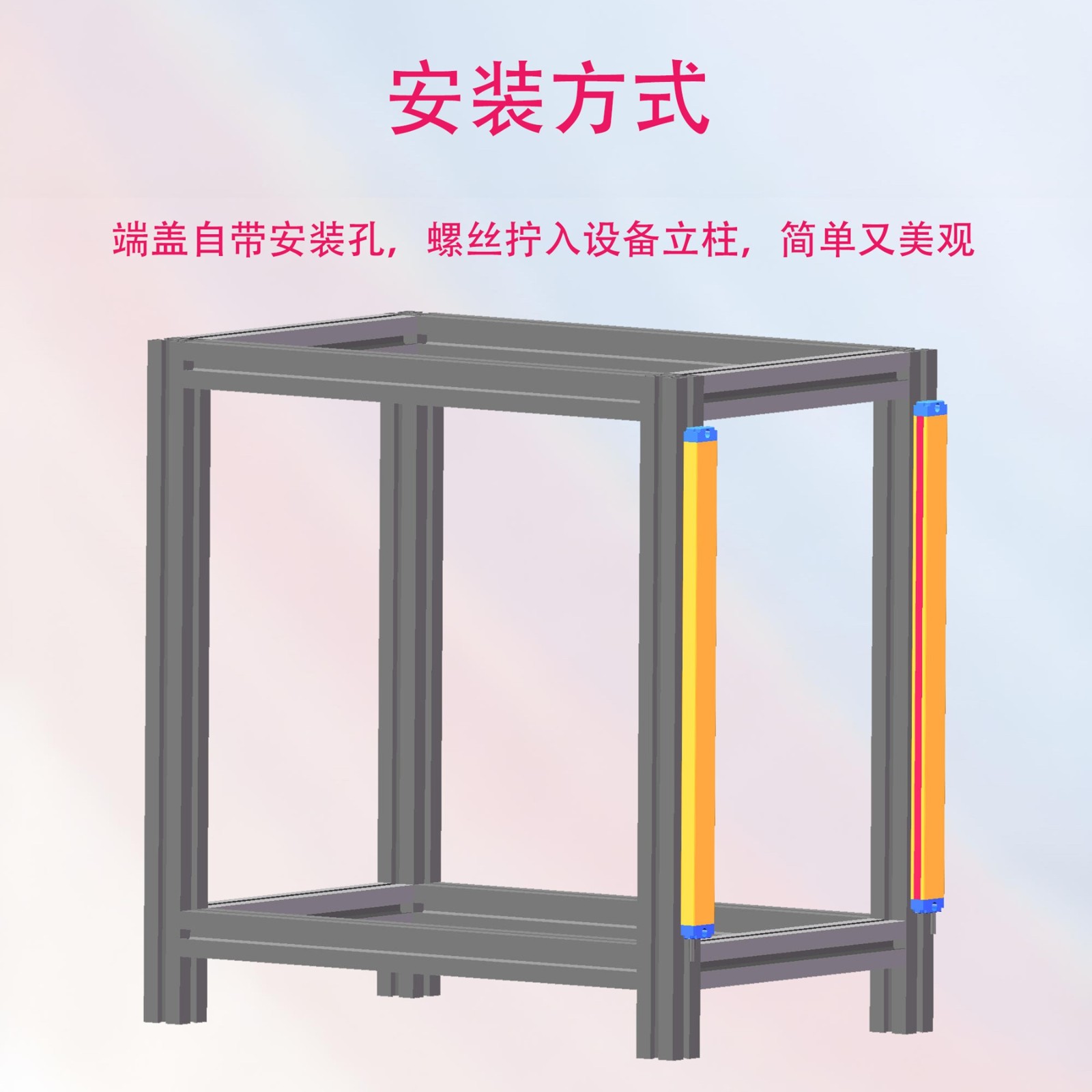

    安装支架




    侧装支架上下安装支架

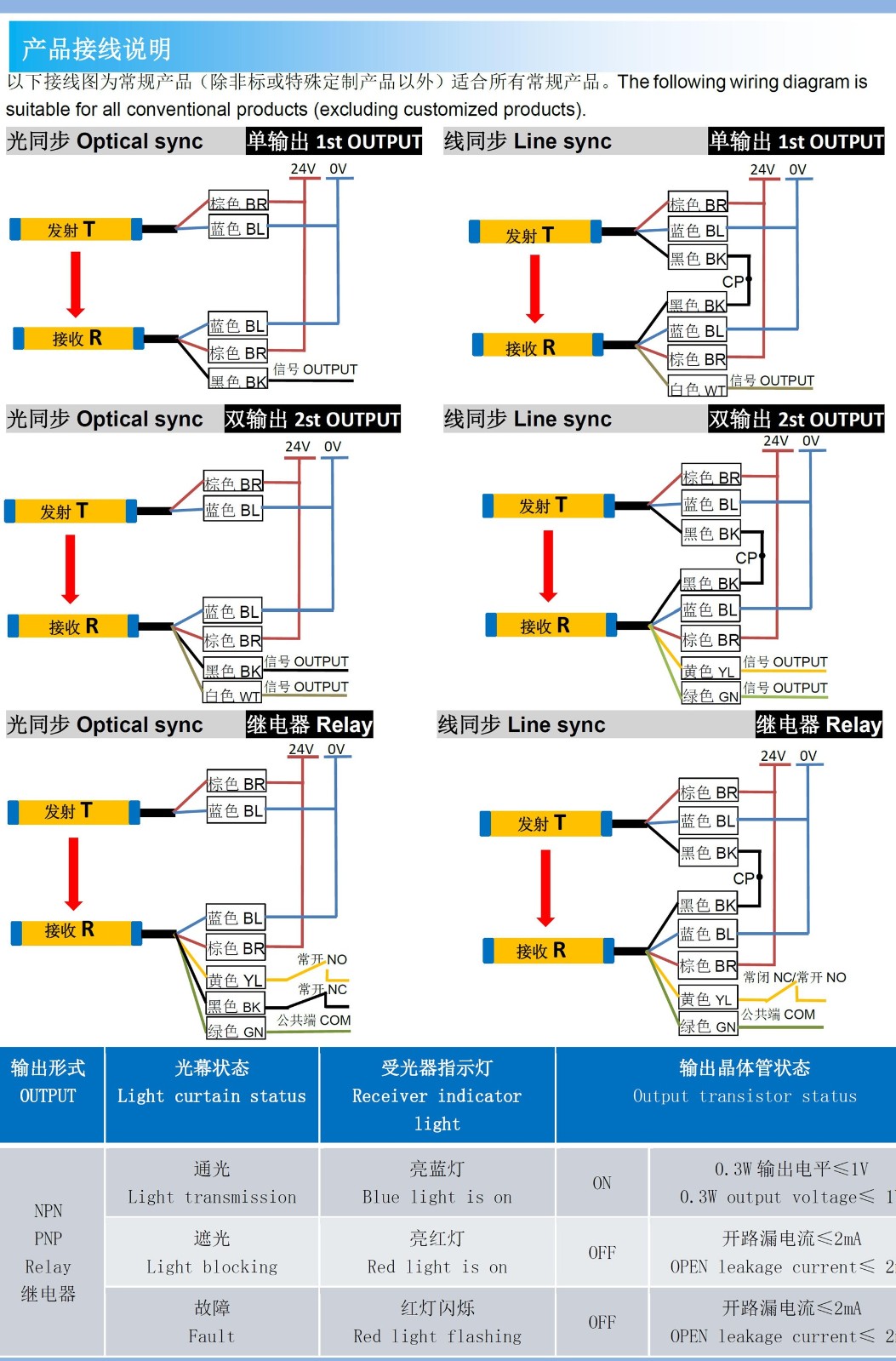

    接线图




    NPN/PNP输出接线图继电器输出接线图
    指示灯状态说明




    输出形式光幕状态受光器指示灯输出晶体管状态
    NPN型通光亮绿灯  ON0.3W输出电平≤1V
    遮光亮红灯 OFFOPEN漏电流≤2mA
    故障红灯闪烁 OFFOPEN漏电流≤2mA
    PNP型通光亮绿灯 ON0.3W 输出电平≤1V
    遮光亮红灯 OFFOPEN,DO0V  对地电阻10K
    故障红灯闪烁 OFFOPEN,DO0V  对地电阻10K
    安全光幕安装须知




    注意:安装位置是指安全光幕相对于机床上下模口的位置,即在保证安全距离的前提下,安全光幕的最下一束光不得高于下模口的下边缘,最上束光不得低于上模口的上边缘。这就涉及到安全光幕保护高度的选择。保护高度≥机床滑块行程+调节量。

    安全距离的计算




    为确保操作者人身安全,安全光幕的安装位置必须符合安全距离的规定要求。否则,仍存在发生事故的可能。
    ◆ 安全距离是指光幕与模具刃口间的最小距离,其计算方法应根据压力机的制动方式依公式计算,或参照下表确定。
    ◆ 对于滑块能在行程的任意位置制动停止的压力机,安全距离:Ds=1.6(T1+T2)
    式中:Ds——安全距离,单位米(m)
       1.6——人手的伸展速度,单位米/秒(m/s)
       T1——安全光幕的响应时间,0.02秒(s)
       T2——设备的制动时间,即从制动开始到滑块停止的时间,单位秒(s),从实制动情况测定
    ◆ 对于滑块不能在行程的任意位置制动停止的压力机,安全距离:Ds=1.6Ts
    式中:Ds——安全距离,单位米(m)
       1.6——人手的伸展速度,单位米/秒(m/s)
       Ts——从人手离开光幕(即允许起动滑块)至设备滑块到达下死点的时间,即滑块的下行程时间,单位秒(s),可依下面公式计算或实际测定:Ts=(1/2+1/N)T
    式中:N ——离合器的接合槽数
       Tn——曲轴回转一周的时间,单位秒(s)
